產品介紹

1、產品簡介

Hi3531AV100核心板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3531AV100處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3531AV100核心板集多種優勢于一身，強勁的處理器性能與內置的 4K/H.264視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。

2、性能及應用介紹

Hi3531AV100核心板H.264編碼可支持分辨率為4096x4096，視頻解碼支持到4096x4096。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、IIC 等接口的擴展，可應用于全景拼接、教育、車載設備、會議等行業。

產品規格

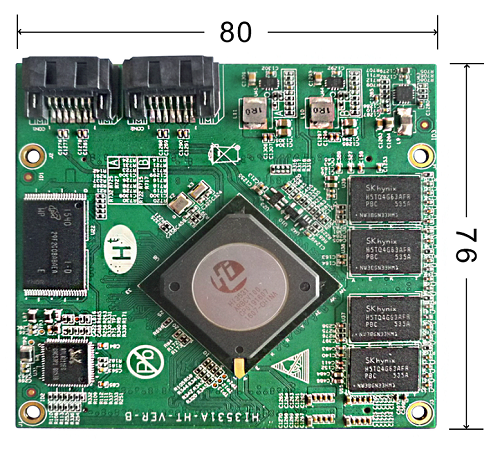

核心板尺寸為：80mm*76mm

核心板預留資源介紹

核心板配置：DDR：512MB *4      FLASH:32MB     NAND:256MB

接口：

1) 1路千兆網口

2) 1個debug調試串口

3) 3組TTL串口

4) 1個紅外

5) 2組I2C（其中一組與SPI復用）

6) 1組SPI(其中片選信號與一組PCIE復用)

7) 1組PCIE

8) 4組I2S

9) 1個USB2.0

10) 1個USB3.0

11) 1個RTC供電腳

12) 1組VO BT1120輸出

13) 4組VI BT1120輸入（可用作8路BT656并且每一路BT656帶有單獨的CLK）

14) 3根PWM信號

15) 1路HDMI輸出

16) 1路VGA輸出

17) 1路CVBS輸出

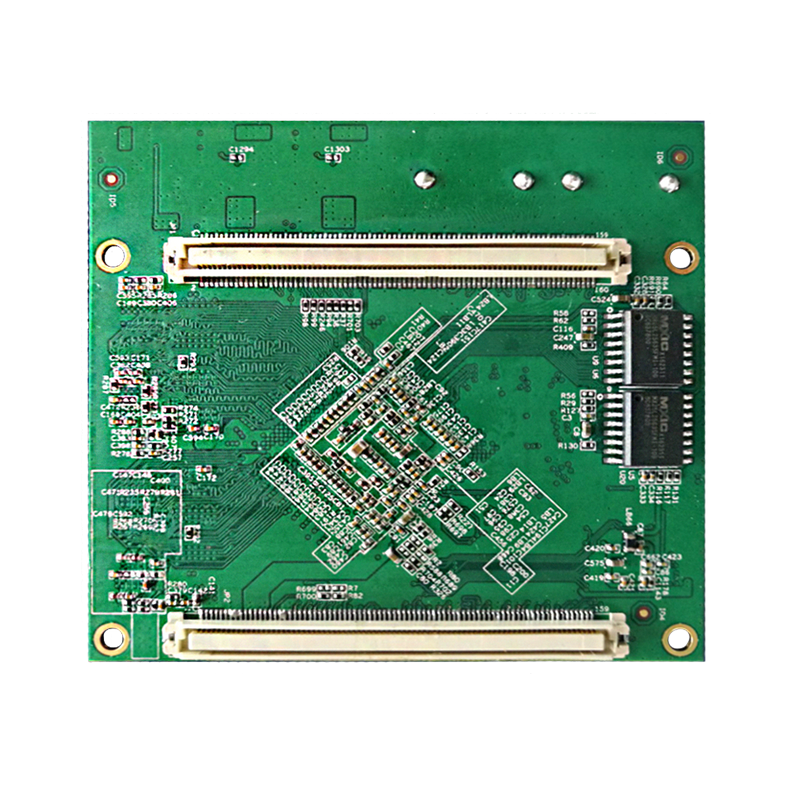

18) 核心板連接器型號為：

19) 對應底板連接器型號為：
